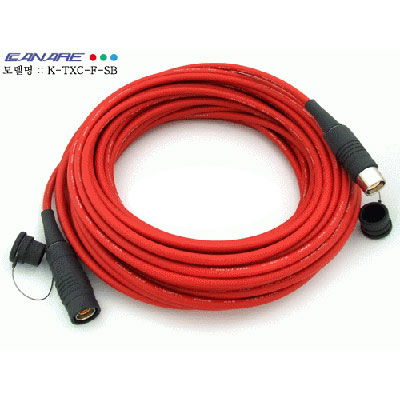

일본 카나레社의 TRIAXIAL 카메라 케이블 L-5CFTX 완제품 입니다.
18AWG 의 RG6 타입으로서 중계 및 설비용 카메라 케이블로 주로 사용합니다.
카나레 Triaxial 카메라 케이블은 저손실 75옴 특성임피던스로서 최대 3GHz 의 높은전송대역과 낮은 신호감쇠특성을 보유하고 있습니다. 카메라 커넥터는 카나레의 75옴 전용 압착방식의 Triaxial 커넥터를 채용하여 리턴로스를 줄인 임피던스 일치 구조입니다.
카나레 Triaxial 카메라 케이블은 낮은 DC 전항의 고밀도 편조실드처리가 되어 있어
외부로부터 유입되는 RFI 노이즈를 차단시켜주며, 2차 외부도체를 통해 카메라와 CCU 간의 전원, 텔레트롬프터, 인터콤(원격제어) 등을 완벽하게 기능합니다.
외피재는 열가소성 엘라스토머를 채용하여 우수한 내마모성을 보유하고 있으며,
전용 커넥터 부츠, 전용 압착제작공구 및 100% 테스트, 품질관리로 정밀 제작하고 있습니다.
디지털 카메라와 CCU 연결, 아날로그 카메라와 CCU 연결 및 각종 스튜디오, 중계 이동용, 고정배선용 등 CCU전송 성능에 따라서 최대 500m까지 전송가능한 카메라 연결 접속케이블 입니다.
아래 설명안에 모델명 전품목 판매합니다. 납품, 납기 및 견적문의는 전화주시기 바랍니다.
02-704-0292 (전정환 과장)
카나레 Triaxial 카메라 케이블(완제품)
|
카나레 Triaxial 동축케이블 L-5CFTX / Triaxial 커넥터 CCF5-JFC(암) - CCM5-PFC(수)
|
|
|
모델명
|
길이
|
비고
|
|
TXC10-F-SB
TXC20-F-SB
TXC30-F-SB
TXC50-F-SB
TXC100-F-SB
|
10m
20m
30m
50m
100m
|
전제품
길이조절가능
(■ 미터변경)
|
|
특징 및 장점 (Feature & Benefit)
|
- 카나레 L-5CFTX Triaxial 카메라 케이블 채용 (중계, 설비)

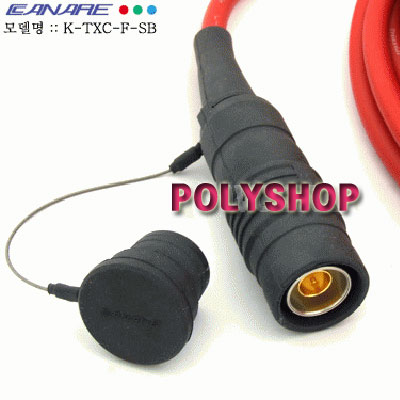

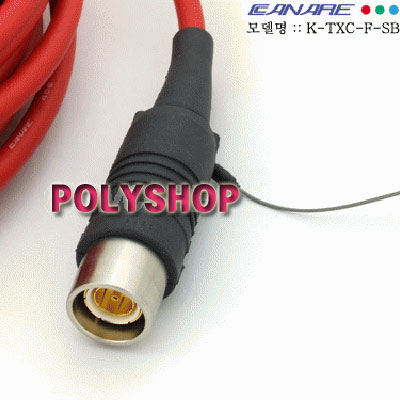

- 75옴 압착방식의 당사제 Triaxial 커넥터 CCF5-JFC, CCM5-PFC
- FISHER 타입의 커넥터사용 카메라와 CCU 연결
- 75옴 임피던스와 낮은 신호감쇄율, 리턴로스 보유 |
75Ω TRIAXIAL 케이블
|
모델명
|
판매
단위
|
외
경
|
중량
|
내부 도체
|
절연체
|
외부도체1
|
절연체2
|
외부도체2
|
전기특성
|
특성인피던스
|
감
쇠
량
|
|
도체단면적(AWG)
도체구성
|
외경
|
외경
|
실드구성
(편조밀도)
|
외경
|
실드구성
(편조밀도)
|
내부
도체
저항
|
외부
도체
저항
|
정
전
용 량
|
|
m
|
mm
|
kg
/100m
|
㎣/(AWG)
심/mm
|
mm
|
mm
|
mm/특/타
|
mm
|
mm/특/타
|
Ω
/100m
|
Ω
/100m
|
pF
/m
|
Ω
|
dB/
100m
(10
MHz)
|
|
L-4CFTX
|
100
200
500
|
9.1
|
12.2
|
0.50(20)
1/0.8
|
0.8
|
3.7
|
0.14A/7/16
(93.2%이상)
|
5.5
|
0.14A/7/24
(94.8%이상)
|
0.36
|
-
|
55
|
75
|
2.9
|
|
L-5CFTX
|
8.8
|
12
|
0.79(18)
1/1.0A
|
1.0
|
4.8
|
0.14A/6/24
(91%이상)
|
6.4
|
0.16A/8/24
(95%이상)
|
2.3
|
-
|
55
|
75
|
2.2
|
|
10CFTX-SC
|
14.5
|
26
|
3.01(12)
7/0.74
|
2.22
|
9.8
|
0.14A/10/24
(95.1%이상)
|
11.4
|
0.16A/10/24
(94.1%이상)
|
0.6
|
-
|
55
|
75
|
1.1
|
절연체 1:발포 폴리에틸렌 2:폴리에틸렌 내전압:AC100V/1분간 이상없음 ★는 주문생산품입니다.
| L-5CFTX |
|
|
다양한 커넥터에 설치하는 작업도 주문에 응하고 있습니다.
외피재에 열가소성 엘라스토마를 채용하였으므로 마모성이 우수합니다.
|
|
75Ω TRIAXIAL 커넥터
스튜디오,중계현장의 TV카메라용 커넥터입니다.
|
모델명
|
사 양
|
부츠/
더스트캡
|
커넥터 Type
|
적합케이블
|
| CCF4-JK |
잭(암) |
CB23 |
King type
|
L-4CFTX
|
| CCM4-PK |
플러그(수) |
CB22 |
| CCM4-JKR |
프렌지 부착 리셉터클(암) |
DCM02 |
| CCM4-PKR |
프렌지 부착 리셉터클(수) |
DCF02 |
| CCF5-JFC |
잭(암) |
CB31 |
Fischer Type
|
L-4CFTX, L-5CFTX
|
| CCM5-PFC |
플러그 (수) |
CB32 |
| CCF5-JFRC |
프렌지 부착 플러그(암) |
DCF02 |
| CCM5-PFRC |
프렌지 부착 리셉터클(수) |
DCM02 |
| CCM10-JF |
잭(암) |
CB18 |
10CFTX-SC
|
| CCF10-PF |
플러그 (수) |
CB19 |
| CCF10-JFR |
프렌지 부착 리셉터클(암) |
DCF02 |
| CCM10-PFR |
프렌지 부착 리셉터클(수) |
DCM02 |
 굴곡 성능 : 1000회 (1kg부하시)
케이블 접속강도 : 50kgf이상
내충격도 : 50G
반복동작 : 5000회
전압정재파비 : VSWR/1.2이하(DC-1.5GHz)
방수 구조 : MPX시리즈와 동등
King Type은 가공이 손쉽고 압착식입니다.
Fischer Type의 중심콘택트는 납땜식입니다.
(새로운 모델 CCF5-JFC , CCM5-PFC,
CCF5-JFRC, CCM5-PFRC 는 압착방식의 TRIAXIAL 커넥터 입니다.
(피셔타입)
|
|
|
|
|
모델명
|
CCF5-JFC
|
CCM5-PFC |
CCF5-JFRC
|
CCM5-PFRC
|
|
감합방식
|
풋시온식
|
|
적합케이블
|
L-5CFTX(카나레), 4.8/1.0 EFTXF(후지크라)
|
|
공구
|
사용스패너 : 14,17,19,23mm, 중심 커넥터는 납땜식
|
|
특성임피던스
|
불평형 75Ω
|
|
절연저항
|
DC500V, 5000MΩ이상
|
흑,적,녹
|
|
내전압
(각도체간)
|
AC2000V
|
|
접촉저항
|
6mΩ이하
|
|
감합부강도
|
80kgf
|
|
중량(g)
|
160g
|
160g
|
185g
|
185g
|
|
패널 설치 방법
|
-
|
-
|
4점나사조임
|
4점나사조임
|
|
|
※사용온도 -40℃ ~+ 85℃ ※사용 상태 습도 ~85%
|
|
 |
