○ DVI-D 듀얼 케이블이며, 제품의 길이는 5M입니다.
○ 커넥터의 핀구성은 DVI(24+1) male(수)로 되어 있습니다.
○ 보통 실험용 기기나 특수한 기기에서 주로 많이 사용되는 DVI 케이블 타입니다.
○ DVI 케이블 특징
- DVI는 고품위 영상전송 기술로서 최고급영상 전송에 필요한 Cable 사양이다.
(대형 평면 모니터에 적용)
- Digital 전송 속도 : 4.95Gbps or 9.9Gbps
- Analog는 Coaxial Line 사용.
○ DVI Cable Pin 배열 모양
○ 제품 갤러리
|

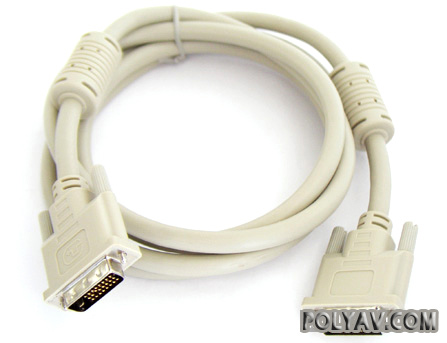

↓ DVI Digital Dual Link 케이블입니다.

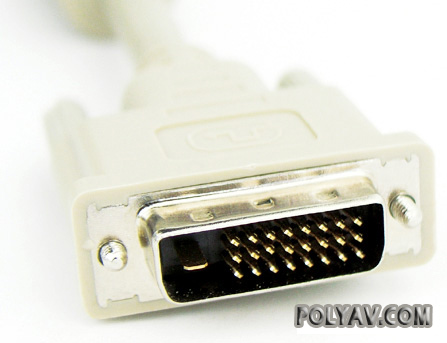

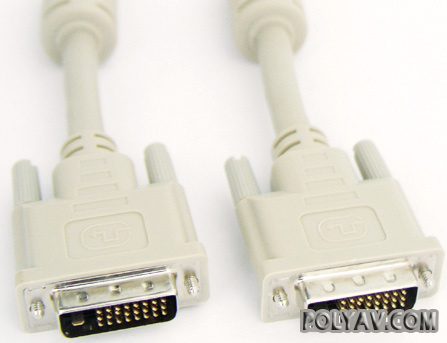

↓ 양쪽의 코넥터 모두 DVI 24+1 Male(수)로 구성되어 있다.

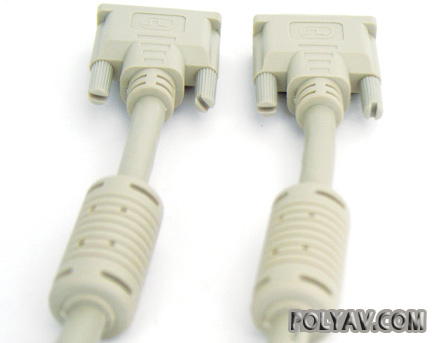

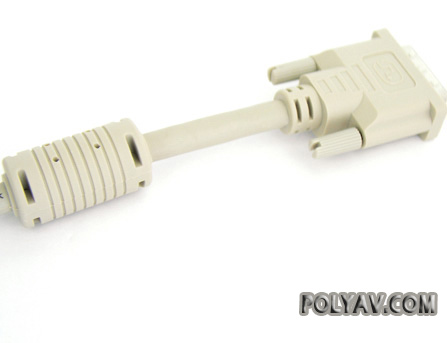

↓ 케이블 커넥터 부분에 코어가 달려있어 데이타 전송시 더욱 안전하게 전송이 가능하다.
|
| DVI 왜 필요한가? |
|
현재 우리가 일반적으로 사용하는 PC와 모니터 상의 신호 전달 체계는
디지털 비디오(디지털)--> VGA(아날로그 RGB 신호로 변환) --> RGB 케이블(아날로그)--> CRT 모니터 로 신호가 전달된다.
그러나 LCD 패널과 같은 디스플레이 기기가 일반화되면서 위와 같은 신호 전달방식은 매우 비효율적이다.
왜냐하면 디지털 디스플레이 기기의 경우 자체적으로 다시 아날로그 신호를 디지털 신호로 변경하여 출력하게 되는데 이렇게 되면 최초의 디지털 신호가 아날로그 신호 변조후 다시 디지털 신호로 변조되는 불필요한 과정을 겪기 때문이다.
즉, 출력 업계에서는 이와 같은 비효율성을 개선하기 위해 디지털 비디오 입출력 체계를 고안해 내었으며 TMDS (Transition Minimized Differential Signaling) 방식의 DVI가 업계의 표준으로 자리잡게 되었다.
|
| 언제 필요한가? |
|
DVI와 RGB의 차이는 미시적인 관점에서 극명하다. 샤프니스 손실로 인한 뭉개짐, 잔상 현상, 잡티 등 아날로그에서 발생할 수 있는 모든 가능성에서 DVI는 자유롭다.
테스트 이미지(www.displaymate.com)를 이용해서 평가해 보면 쉽게 알 수 있다.
화면의 크기가 작다면 일반 사람들의 눈에 비친 일반적인 이미지는 구별하기 쉽지 않겠지만, 대화면이고 케이블 길이가 길어진다면 화질 개선 효과가 분명하다.
|
| DVI-I와 DVI-D의 차이점은 무엇인가? |
|
DVI는 RGB를 포함한 모든 디스플레이 커넥션을 통합할 목적으로 탄생했기 때문에 초기에는 아날로그 신호도 전송 가능하도록 설계되었다.
그 결과 탄생한 것이 DVI-I 이며 아날로그를 제외한 디지털 신호만을 전송하는 방식은 DVI-D 커넥션이다.
일반적으로는 RGB를 지원하기 때문에 DVI 사용 목적에 충실한다면 DVI-D가 적당하다.
|
| DVI 단자 설명 |
|
 |
DVI-D 싱글
18핀 DVI-D 싱글 케이블은 단지 디지털만 전송이 된다.
대부분의 디스플레이 기기들이나 프로젝터, 셋톱박스에 있는 단자 타입임. |
 |
DVI-D 듀얼
24핀 DVI-D 듀얼 케이블 경우는 DVI-D 싱글에 비해서 전송량이 많은 경우 사용되지만 일반 기기 연결시 거의 사용되지 않으며, DVI-D 싱글 케이블 연결만으로도 충분하기때문임
일반AV영상기기들을 듀얼로 연결시 오히려 화면이 나오지 않는 경우가 있으며, 일반 가전제품이 아닌 실험용 기기나 특수한 기기에서 사용됨. |
 |
DVI-I 싱글 케이블
이케이블은 좌측 이미지에서 보면 알수 있듯이 가운데 핀이 많이 비어있는것이 것이 보인다.
디지털+아날로그 출력단자에서 아날로그 신호만 뽑아 보내는 것인데 보통 컴퓨터 VGA 카드에서 많이 사용함.
(DVI -> 아날로그(D-sub 15핀)로 변환할 수 있는 단자임) |
 |
DVI-I 듀얼 케이블
24핀의 DVI-I 케이블 경우 좌측 이미지 긴 핀 위 아래로 4핀이 더 추가 되어 있음.
DVI-I 출력단자의 경우 디지털+아날로그 출력이 가능함.
그래서 DVI-VGA (15핀 D-sub) 케이블로도 연결이 가능하지만 아날로그 연결일 뿐이며, 이 출력단자는 컴퓨터 VGA 카드나 기타 특수한 용도에 사용됨. | |
|
|
 |
