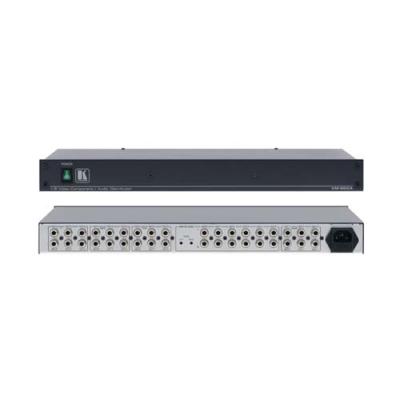

| VM-50CA는 컴포넌트 비디오(YUV), S/PDIF 및 불평형 스테레오 오디오 신호용 고성능 분배 증폭기입니다. VM-50CA는 각각의 신호를 입력을 받아, 버퍼링 및 아이솔레이션을 통해, 5개의 동일한 출력에 신호를 분배합니다.
|
- 대역폭- 400MHz (-3dB)
- HDTV 호환
- 레벨(게인) & EQ (피킹) 조정- 컴포넌트/HDTV 신호(Y, Pb, Pr) 각각에 대해 조정
- 오디오 레벨(게인) 조정- 불평형 스테레오 오디오 좌 & 우 각각 조정
- 표준 19” 랙 마운트 크기- 1U
|
|
입력:
|
1 컴포넌트 비디오(Y, Pb/Cb, Pr/Cr); 1Vpp/0.7Vpp, 75Ω 용 3 RCA 컨넥터;
1 디지털 오디오(S/PDIF) 75Ω 용 RCA 컨넥터;
1 아날로그 스테레오 오디오 50kΩ, +4dBm 용 2 RCA 컨넥터 |
|
출력:
|
5 컴포넌트 비디오(Y, Pb/Cb, Pr/Cr) 1Vpp/0.7Vpp, 75Ω 용 15개 RCA 컨넥터;
5 디지털 오디오(S/PDIF)용 5 RCA 컨넥터;
5 아날로그 스테레오 오디오 4dBm, 150Ω 용 10 RCA 컨넥터 |
|
최대 출력 레벨:
|
비디오: 2.3Vpp; 오디오: 1.8Vpp (S/PDIF); 22dBm (analog) |
|
대역폭(-3dB):
|
비디오: 400MHz, Fully Loaded; 오디오: 350MHz (S/PDIF); 40kHz (analog) |
|
미분 게인:
|
0.08% |
|
미분 위상:
|
0.05 Deg |
|
K-팩터:
|
<0.05% |
|
S/N 비:
|
비디오: 76dB @5MHz; 오디오: 90dB (analog) |
|
누화(all hostile):
|
오디오: -70dB @15kHz, video into audio |
|
제어:
|
Y, Pb, Pr 레벨: –1.2dB ~ +6.6dB; 아날로그 오디오 레벨: -67dB ~ +6.3dB;
EQ. @50MHz: 0 ~ +5.9dB |
|
커플링:
|
비디오: DC; 오디오: 아날로그: 입력: AC; 출력: DC; S/PDIF: DC |
|
오디오 고조파 왜:
|
0.015% (analog) @1kHz |
|
오디오 2차 고조파 왜:
|
0.003% (analog) @1kHz |
|
전원 공급원:
|
100-240, 50/60Hz, 7VA |
|
크기:
|
19-inch (W), 7-inch (D) 1U (H) rack-mountable |
|
무게:
|
약 2.6kg |
|
부속품:
|
파워 코드 |
- 복제 스튜디오
- 고성능 컴포넌트 및 오디오 분배를 필요로 하는 방송, 프로덕션 및 프리젠테이션 시스템
- 대형 상점 및 스포츠 바
|
|
 |
