| 방송장비, 디스플레이, 포맷컨버터, 매트릭스 스위처, 카메라의 SDI 회로개발을 위한 3G-SDI, HD/SD-SDI 전용 케이블 드라이브, 케이블 이퀄라이저 내장 기판형 BNC 커넥터 |
* 본 제품은 사용함에 상당한 난이도가 필요한 제품입니다. 제품에 대한 기반지식이 있는 분만 구매하시기 바랍니다.
* 본 제품은 일본 직수 제품으로 발송 이후에는 어떠한 사유로도 반품 및 환불이 불가한 제품입니다.
유념하시기 바랍니다
|
단자형태
|
모델명
|
타입
|
내부회로
|
 |
|

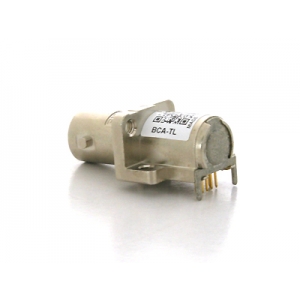

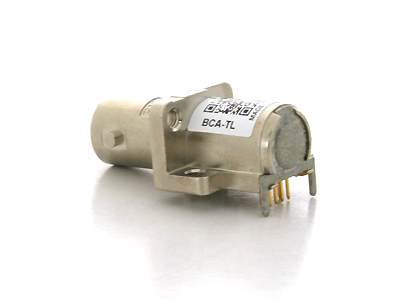

Right Angle 형
|
BCA-TL
|
TX
|
Cable Driver |
|
Right Angle 형
|
BCA-RL
|
RX
|
Cable Equalizer |
|

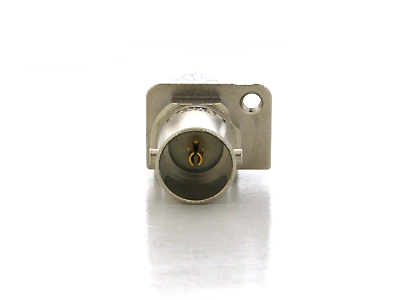

스트레이트 형
|
BCA-TS
|
TX
|
Cable Driver |
|
스트레이트 형
|
BCA-RS
|
RX
|
Cable Equalizer |
|
SDI 기판내 I/O 회로블록을 커넥터에 내장하여 지금까지 기판상에 있던 I/O 회로블록가 불필요해집니다.케이블 드라이버와 케이블 이퀄라이저를 내장하여 기판내 빈공간을 활용할 수 있고 디스플레이, 방송장비의 다운사이징 추세에 부응할 수 있습니다.
SDI 회로개발시 개발공정을 대폭 간소화 할 수 있으며, 빈공간에 다른 회로를 추가할 수 있고 특히, 리턴로스를 측정하기 위한 측정장비도 불필요하여 빠른 제품개발이 가능합니다. 회로개발자 누구나 손쉽게 SDI 회로개발이 가능합니다.
|
 |

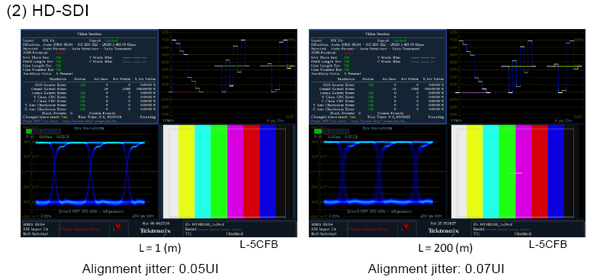

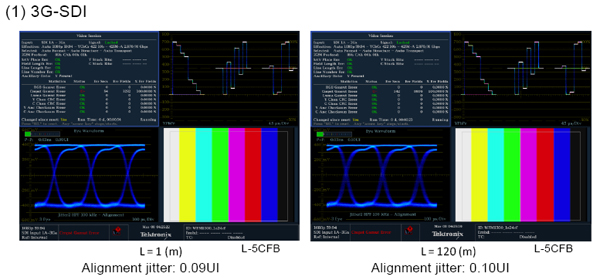

3G / HD / SD-SDI 신호포맷별 보정케이블 거리별 측정 아이패턴과 지터값
주요사양
|
모델명
|
|
|
|
BCA-TL
|
BCA-TS
|
BCA-RL
|
BCA-RS
|
|
전원전압
|
DC 3.3V ± 5%
|
|
소비전류
|
50mA
|
70mA
|
|
사용온도범위
|
-25℃~ +85℃
|
|
출력신호진폭
|
800mA ± 10%
|
-
|
|
보정케이블거리
|
-
|
카나레 L-5CFB 사용시
3G-SDI 120m
HD-SDI 200m
SD-SDI 420m
|
|
무게
|
약 9g
|
|
신호표준규격
|
SMPTE 259M, 292M, 424M
ARIB BTA S-004C
EN50083-9
|
|
|
|
 |
